如何设计防爆正压柜的结构
作者:管理员  发布时间:2019/10/19 9:07:12  点击率:109557

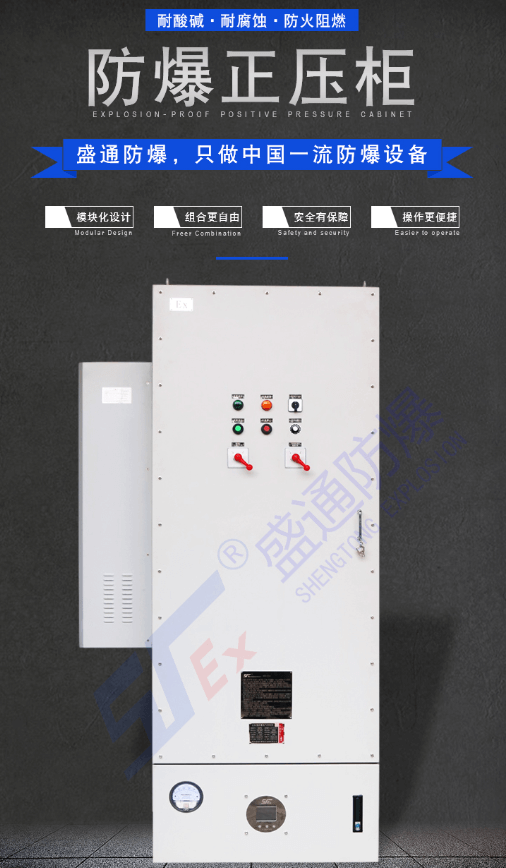

防爆正压柜一方面从根本上实行机柜电气防爆,另一方面由于机柜内正压的可靠存在,很好克服恶劣环境条件对柜内期间和仪表不良影响,从而让整个正压防爆系统具有防爆、防尘、防潮、防腐等性能。其结构更是决定了防爆正压柜的安全。防爆正压柜
防爆正压柜外壳进气口和排气口的设置,无论外壳设计成通风式正压防爆结构还是补偿式正压防爆结构,外壳的释放部位都必须设置一个或几个与进、出风管道相连的进、排气口。避免可能产生气体滞留的死角,并满足进行充分换气的要求。这里的换气指的是足量的保护气体通过正压外壳和管道,使外壳和管道内的爆炸性混合物浓度降到爆炸下限以下的过程。
机柜与外部设备电气连接的导线,不得破坏外壳的正压防爆性能。电缆和金属导线,可以直接引入外壳内部,但是电缆引入的情况应适当考虑防止电缆划破和拔脱的措施。有时,为了便于用户接线,导线也可通过隔爆结构或增安型防爆结构的端子箱引入外壳内。
为了更有利于保持正压或充分达到换气的目的,除用于连接保护气体的供气口或排气口外,外壳上用于贯穿机械活动部件的孔至少需要符合GB4208-84《外壳防护等级的分类》规定的IP40防护等级要求。对于要求防水和防止壳体内可能喷出任何火花或炽热微粒的外壳,其防护等级应比IP40的防护等级更高一些。
防爆正压柜的外壳及连接管道等的材料必须采用具有良好耐腐蚀性能和不燃性或难燃性材料,而且这些材料必须能耐传导预计的表面温度而不至于损坏正压防爆性能。机柜外壳与管道及其连接件等必须制成能承受正常运行时所规定正压值的1.5倍,并能承受GB3836-83《爆炸性环境用防爆电气设备通用要求》中的冲击试验。
正压外壳及其连接管道内产生泄露的所有部位,相对于外界大气的正压值必须不低于50Pa。正压值保持的产生可借助与通风机,空气压缩机和压缩气瓶中的压缩不燃性气体等设备实现。
用于换气和保持正压的清洁或不燃性气体叫做保护气体。通常要求保护气体的化学性能或所含杂志的理化性能不得影响机柜内电气设备的安全性和正常运行的可靠性。
