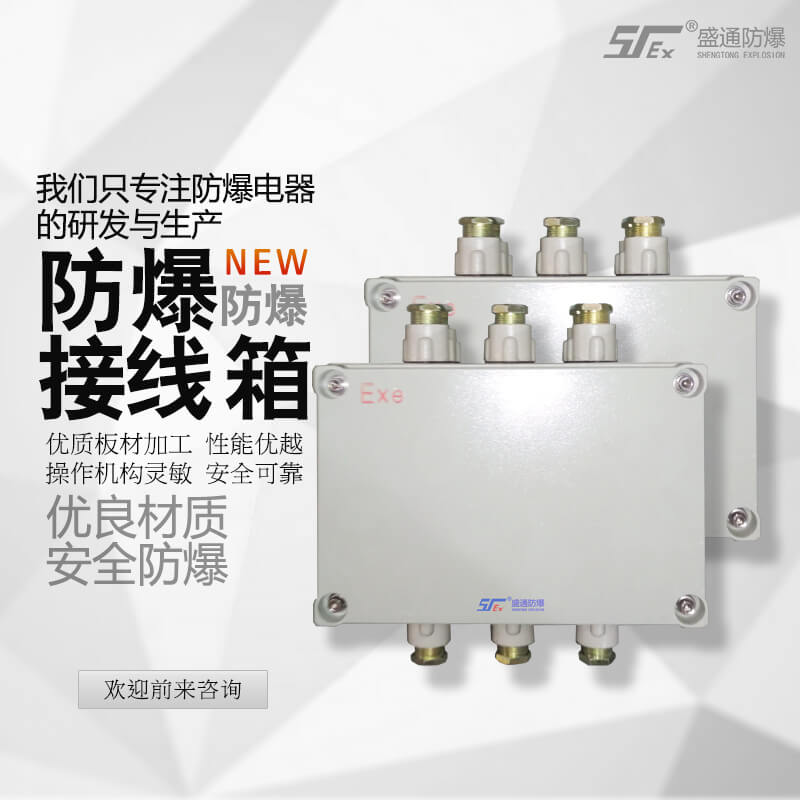

防爆接线盒内部元件的电气设计决定了防爆接线盒的结构,其中外壳结构设计首先需要选择外壳材质,既要保证外壳强度,又要轻便美观。一般防爆接线盒的外壳会选择铸造铝合金,而根据经验数据,外壳壁厚可以选择6到8mm压铸外壳。为了接线方便,内部腔体空间不能太小,需要满足接线安装的需要,因此内腔的直径设计值为120mm,高度的设计值为80mm,计算得知内部容积为904立方厘米,并选择圆筒式隔爆结合面。
为了提高防爆接线盒的防护性能,防止进水进尘,外壳防护等级设计为IP65。需要在盖上设计橡胶密封垫圈,橡胶密封垫圈可依据相关标准,但必须保证密封作用。外壳接线盒座和接线盒盖之间紧固件许采用内六方紧固螺栓和弹簧垫圈紧固压紧并防松。
防爆接线盒在实际使用的过程中,可选用直接引入、引出电缆布线方式,也可使用通过导管引入、引出布线方式。导管布线方式所用配线钢管应使用重规螺纹钢管,无缝钢管或符合相关要求的焊缝钢管。使用导管布线的方式,钢管内部和接线盒之间的引出线可以选用电缆,也可以使用电线。使用电线的导管布线方式时,密封电线部分应该用浇封化合物填充,密封圈两端金属垫圈需改用适合芯线的多孔金属垫圈。
防爆接线盒的保护接地端子零件应该进行防腐处理,并应有效的保持电气连接的接触压力,确保连接可靠。
