如何设计防爆电气控制柜的隔振系统
作者:管理员  发布时间:2019/11/20 17:06:03  点击率:89064

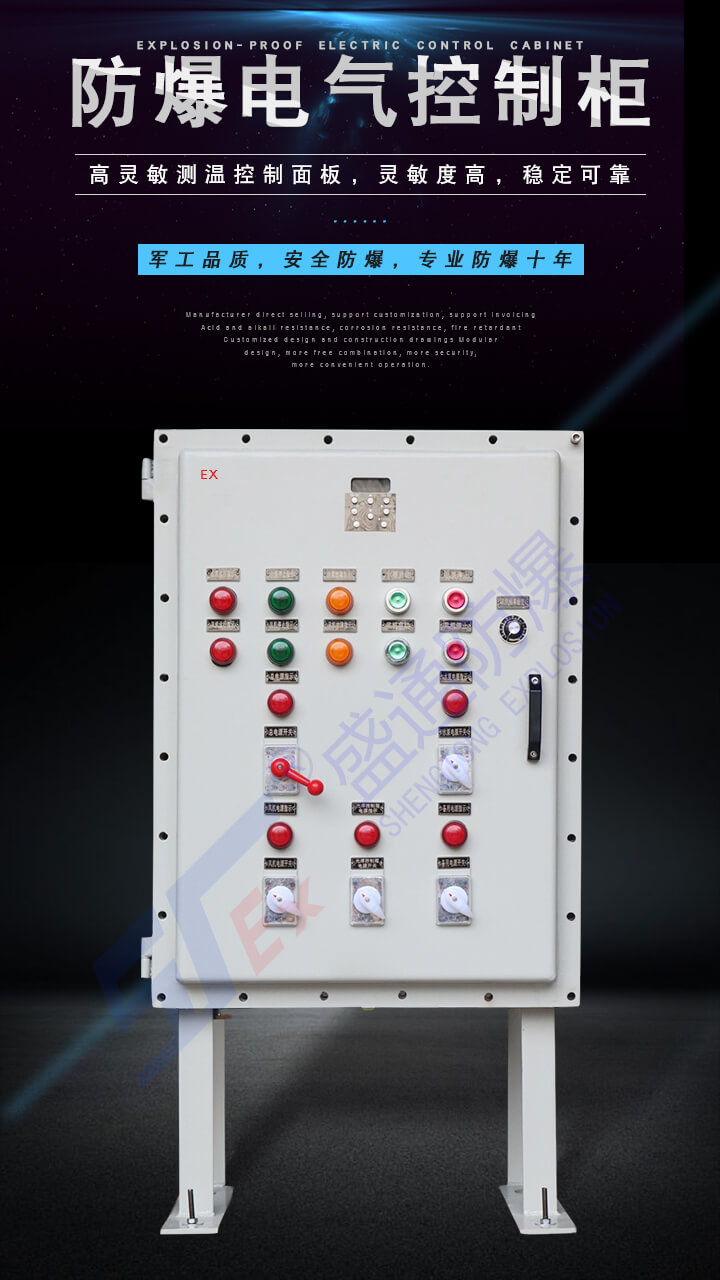

防爆电气控制柜中安装着元器件、插件、风扇、显示器、电源、储存设备等。在机械环境下,设备机柜内部的器件、结构件都难以避免受到冲击及振动干扰或影响。而振动对防爆电气控制柜的危害主要表现在两个方面:一是使设备产生共振,振动加速度超出设备承受值,或冲击力超出设备承受的值导致设备损坏;二是使设备材料产生疲劳,因受长期的振动和冲击产生的应力作用,机柜内部器件的材料实效或损坏。防爆电气控制柜
所以有效的隔振系统时防爆电气控制柜质量的保障,电气设备抗振动冲击设计主要包括机柜设计和隔振系统设计两方面。
防爆电气控制柜而言,完全消除运行过程中机械环境的影响是不可能的,因此消除振源非常关键,避免振源对防爆电气控制柜造成的影响和干扰,必须重视隔振系统的设计,通过科学合理的设计规避外界影响因素对防爆电气控制柜造成的影响。
隔振系统的设计主要采用强迫振动理论,在基础隔离机振传递振幅中存在一定的规律性,需要依照传递曲线对频幅效应特性进行系统分析。为了让共振峰值得到有效降低,必须增大阻尼比比值,此外振动减弱会使隔振系统产生隔振现象。
防爆电气控制柜的隔振系统设计过程中,需要考虑控制柜的结构和外形,保证其支撑方式更加科学。为避免负荷影响早还曾防爆电气控制柜出现变形与弯曲,不应将隔振器间距设计过大,必须确保各支撑点能够均匀负载。同时需要对隔振器进行不同型号和强度的合理选择。
而机柜设计要求主要包括以下几个方面:
1.按设备组成确定机柜的结构外形及安装尺寸,隔振器安装形式及位置;
2.提高设备的固有频率,在满足结构要求、公益性、重要指标的情况下,选择截面惯性矩较大大的截面形状,提高机柜各部分的连接刚度,使许用冲击应力和疲劳高于其实际响应值,保证电气设备的正常工作;
3.合理分布各安装物件的位置,尽可能地将重量大的物件安装在机柜中心底部区域,以降低设备重心位置高度,使机柜重心尽量靠近支撑隔振器刚度中心。
