矿用防爆箱(柜)的应用范围及特点:
适用于交流50HZ、额定电压1140V、额定电流630A的煤矿井下含瓦斯煤尘供电系统的主开关或分支开关;用于分配电能,保护电力设备和线路免受欠压、过载、短路、断相和漏电的影响。馈电开关还可用作大容量电机不频繁启动和停止的控制器,并可保护电机免受过载、短路、相位故障、漏电和其他故障的保护。
操作环境和工作条件:
1)海拔低于2000米高,环境大气压为80 ~ 110 kpa
2)环境温度为-5~40℃,
3)环境空气的相对温度低于95%(+/-25℃);
4)在有甲烷爆炸混合物和煤尘爆炸危险的环境中;
5)在没有损坏绝缘的气体或蒸汽的环境中;
6)无明显抖动和冲击振动;
7)相对水平面的安装倾斜度低于15度;
8)能防止滴水的地方;
9)安装类别:Ⅲ类;
10)污染等级:3级。
矿用防爆箱(柜)的结构特点和工作原理;

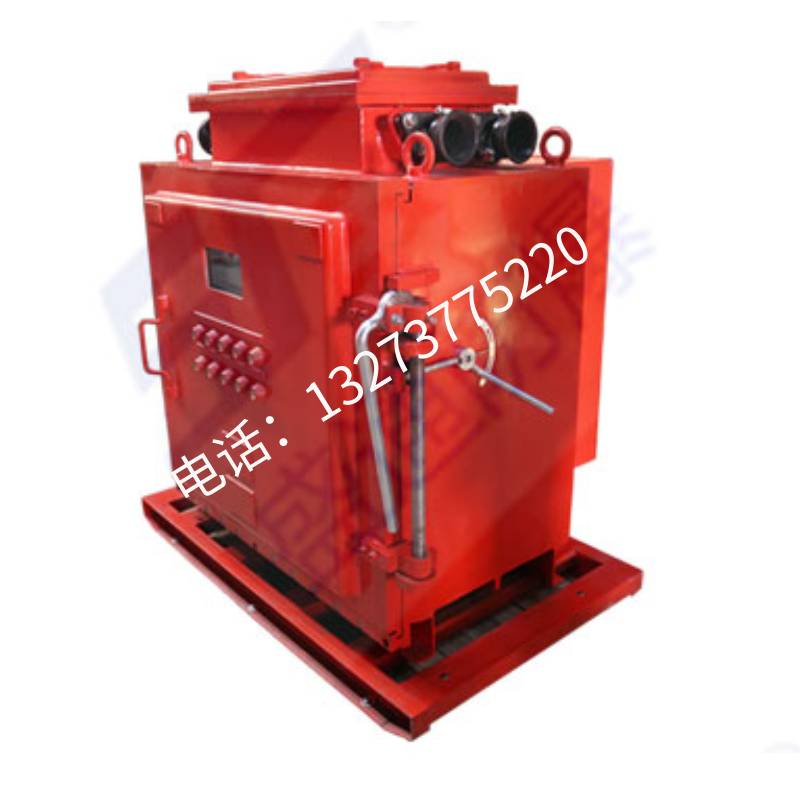

一、矿用隔爆防爆箱整体结构:
1.1馈电开关柜主要由防爆外壳和安装在防爆外壳内的本体单元组成。防爆外壳通过4个螺栓连接到滑动底盘。
1.2隔爆外壳由接线腔和主腔组成,分为上下两部分。接线腔设有四个主回路电缆进、出口引入装置,左右两侧分别设有控制回路进、出口喇叭口。前门通过位于主腔左侧的开门机构与主腔连接,并支撑在铰链上;当前门关闭时,前门和主腔通过上下齿条和门壳止动件相互扣合。进给开关与前门和电源开关手柄之间安装有机械联锁装置,确保进给开关处于关闭位置,主腔能够打开。
1.3隔离开关(GHK-400)安装在主腔右侧,用螺栓固定在底板导轨上。主腔左侧的芯架和门盖上的垂直板装有馈电开关控制单元的电气部件。馈电开关的控制保护器与显示部分集成在一起,并固定在门盖上。保护器的参数可以通过按钮设置,门盖上的观察窗便于观察。
矿用防爆箱(柜)产品的特点:
1.馈电开关配有智能集成保护装置,保护精度高,响应速度快。馈电开关配有汉字液晶显示器和菜单式人机交互界面。操作直观简单,显示信息丰富。所有保护功能参数都可以通过菜单选择进行调整。
2.馈电开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、气体检测保护、风电闭锁等多种保护功能。
3.馈电开关配有通信接口,可通过RS485与监控系统的上位机通信。可以完成远程开启、关闭、参数修改、状态查询、复位等操作。
4.采用快速开门结构,配有可靠的机械锁紧和电动锁紧装置,安全可靠。
