隔爆磁力启动器的结构与功能

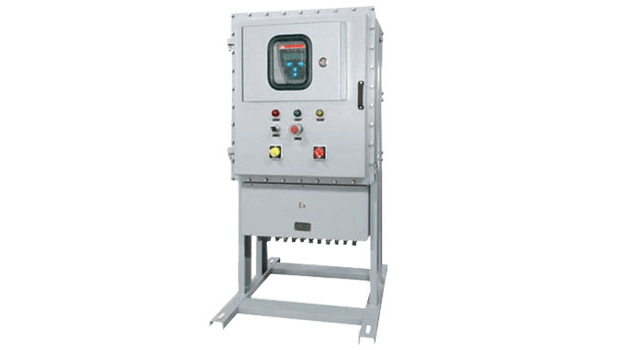

随着我国煤矿井下机械化程度及电气自动化水平的不断提高，一些大容量智能型的隔爆磁力启动器逐渐增多。隔爆磁力启动器由方形隔爆外壳、托架及电器接触器、继电器、保护器、插头座、辅助接点及隔离开挂等组成。外壳分为接线腔与主控腔，采用快开门结构。
隔爆磁力启动器采用了双CPU电路、A/D转换芯片，具有人机对话界面，单片机对各保护功能有自控功能，启动器正面设有液晶显示屏，下方为留个按钮，在按钮下方为模拟实验转换开挂。隔离开关装在启动器的有侧面，操作手柄设有正向、停止、反向三个位置。与真空接触器之间通过辅助触点来实现电气闭路。
隔爆磁力启动器具有单机近控、单机远控、程控近控、程控远控；具有故障记忆功能，最多可查询前九十九次的故障信息，并具备断电保存功能。
单台就地控制功能：将智能保护器菜单中的控制设置选择为“单机近控”，此时启动器由本身QA、TA控制；
单台远方控制功能：将智能保护器菜单中的控制设置选择为“单机远控”，另外需在上接线腔K1、K3安一个二极管。再将远方操作按钮1、2、9号线分别按启动器接线腔中的K1、K2、K3即可。二极管若是接反则不能启动；
多台程控功能：将智能保护器菜单中的控制设置为“程控远控”或“程控近控”。最后一台启动器设置为“单机远控”。
隔爆磁力启动器采用了双CPU电路、A/D转换芯片，具有人机对话界面，单片机对各保护功能有自控功能，启动器正面设有液晶显示屏，下方为留个按钮，在按钮下方为模拟实验转换开挂。隔离开关装在启动器的有侧面，操作手柄设有正向、停止、反向三个位置。与真空接触器之间通过辅助触点来实现电气闭路。
隔爆磁力启动器具有单机近控、单机远控、程控近控、程控远控；具有故障记忆功能，最多可查询前九十九次的故障信息，并具备断电保存功能。
单台就地控制功能：将智能保护器菜单中的控制设置选择为“单机近控”，此时启动器由本身QA、TA控制；
单台远方控制功能：将智能保护器菜单中的控制设置选择为“单机远控”，另外需在上接线腔K1、K3安一个二极管。再将远方操作按钮1、2、9号线分别按启动器接线腔中的K1、K2、K3即可。二极管若是接反则不能启动；
多台程控功能：将智能保护器菜单中的控制设置为“程控远控”或“程控近控”。最后一台启动器设置为“单机远控”。
