如何规范使用防爆磁力启动器

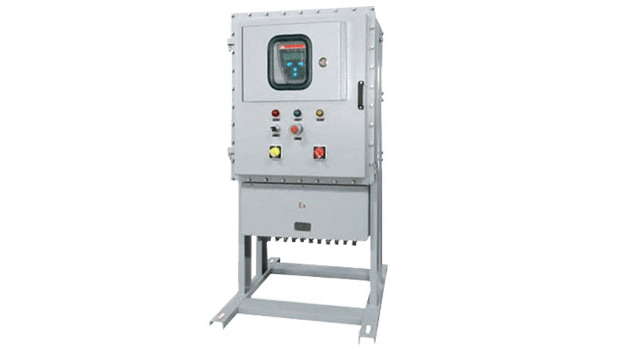

防爆磁力启动器是一个组合开关，它是把多个电器元件即隔离开关，真空接触器，熔断器，控制变压器，电动机综合保护器，RC阻容吸收装置，控制按钮，近远控制按钮及操作手把等装在一个防爆外壳中。前盖和操作手把之间都装有机械和电气闭锁，当操作手把在合闸位置时，打不开前盖。打开前盖时，应首先把操作手把固定在断开位置。
防爆磁力启动器的使用规范如下：
1.接线盒内部三根主线分别标记为x1、x2、x3,三根主输出线标记为D1、D2、D3。一定要接在对应紧固在外壳的接线柱上。输入线也称电源端或电源线，输出线称负荷端或负荷线。电源线和负荷线不能接反，电缆第四芯线为接地线，接在接线盒的接地螺丝上。
2.接线盒内部有五个控制线接线柱线号分别是1、2、8、9、13，相应的线号对应紧固在接线柱上，根据所选的控制方式对号接入，近控线有2、9线，远控线有1、2、9。其中1位启动源线，2为保持线，9位停止线不能接错。
3.使用时，根据控制要求调节好控制线路板上近远控制按钮。
4.根据实际使用情况计算使用电流，调节好JJDB的整定电流值。JDB应注意“高档”和“低档”开关的位置，漏电闭锁电压接线应选择好要求的电源电压并接入相应接线柱上。
做好上述准备工作后，根据防爆磁力启动器完好标准处理好外壳各接线喇叭嘴，接线室压板，前盖板及接地线，即可通电使用。
防爆磁力启动器的使用规范如下：
1.接线盒内部三根主线分别标记为x1、x2、x3,三根主输出线标记为D1、D2、D3。一定要接在对应紧固在外壳的接线柱上。输入线也称电源端或电源线，输出线称负荷端或负荷线。电源线和负荷线不能接反，电缆第四芯线为接地线，接在接线盒的接地螺丝上。
2.接线盒内部有五个控制线接线柱线号分别是1、2、8、9、13，相应的线号对应紧固在接线柱上，根据所选的控制方式对号接入，近控线有2、9线，远控线有1、2、9。其中1位启动源线，2为保持线，9位停止线不能接错。
3.使用时，根据控制要求调节好控制线路板上近远控制按钮。
4.根据实际使用情况计算使用电流，调节好JJDB的整定电流值。JDB应注意“高档”和“低档”开关的位置，漏电闭锁电压接线应选择好要求的电源电压并接入相应接线柱上。
做好上述准备工作后，根据防爆磁力启动器完好标准处理好外壳各接线喇叭嘴，接线室压板，前盖板及接地线，即可通电使用。
