方形隔爆型箱体的结构设计
作者:管理员  发布时间:2019/10/16 17:11:04  点击率:50166

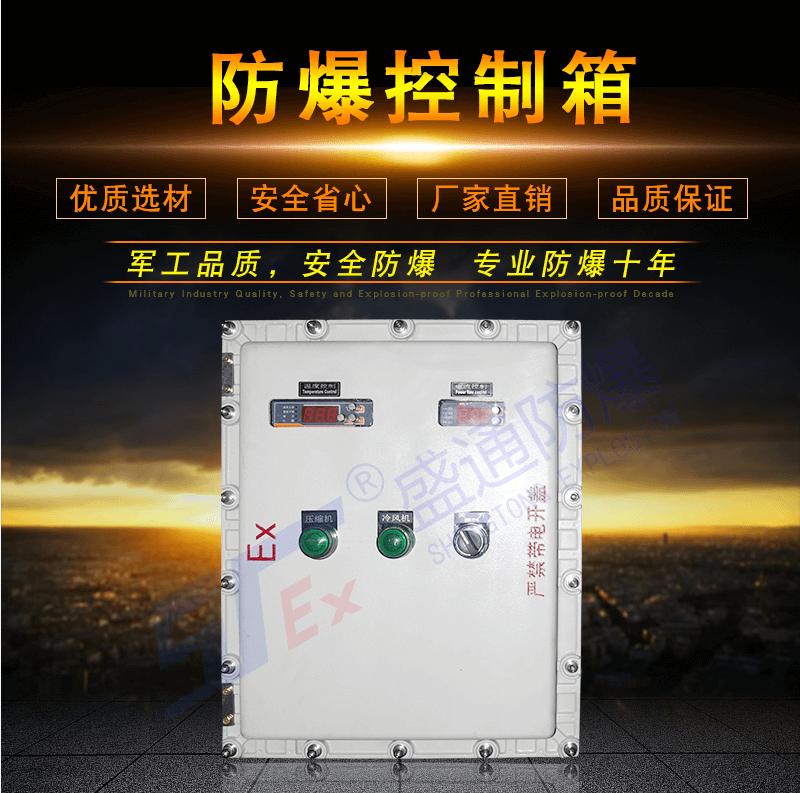

方形隔爆型箱体主要用于爆炸危险的环境,当设备内部发生故障,如起火,短路,爆炸等。不仅要承受内部的爆炸压力,还要防止内部火焰引燃外部的混合物,将爆炸危险隔绝在设备内部。防爆原理十分简单,将设备在正常运行时,能产生火花电弧的部件置于隔爆外壳内,隔爆外壳能承受内部的爆炸压力而不至损坏,并且可组织内部爆炸传播到外壳外部,安全系数高。方形隔爆型箱体

首先是确定其箱体的尺寸,而箱体的尺寸要结合使用环境和功能。根据箱体功能,确定其中所需电器件的种类,型号,数量,然后对电器件进行布置,布置时应考虑电气间隙及爬电距离,综合考虑布线,接线盒检修的便利性等合理确定箱体的外形尺寸。

隔爆面设计是否合理直接影响能否有效减弱和破坏火焰传播。对于隔爆面设计首先依据箱体外形尺寸,计算箱体容积,再根据容积的大小选择结合面宽度选择结合面宽度和通路距离及防爆间隙。依据GB3836.2-2010,隔爆结合面的结构形式主要有非螺纹结合面和螺纹结合面。而非螺纹结合面是应用广泛的一种隔爆结构形式。通常用防爆结合面宽度,隔爆间隙和防爆结合面的表面粗糙度三个参数来表述,其中结合面宽度不小于GB3836.2-2010中给出的值。如果存在间隙,结合面之间的间隙无论何处不应大于规定值,结合面的平均粗糙度Ra低于6.3m,对于平面结合面,除快开门或盖外,不应存在有意造成的间隙。
方形隔爆型箱体根据GB3836.2要求,地板及侧板允许少量的弹性变形,但要承受腔内气体的爆炸压力P:而法兰作为火焰通路,不能发生大的弹性变形,必须保证防爆间隙在规定范围内,通常法兰要比壳壁厚很多,所以进行设计计算时,要对壁厚进行强度校核,在对法兰进行刚度校核。
