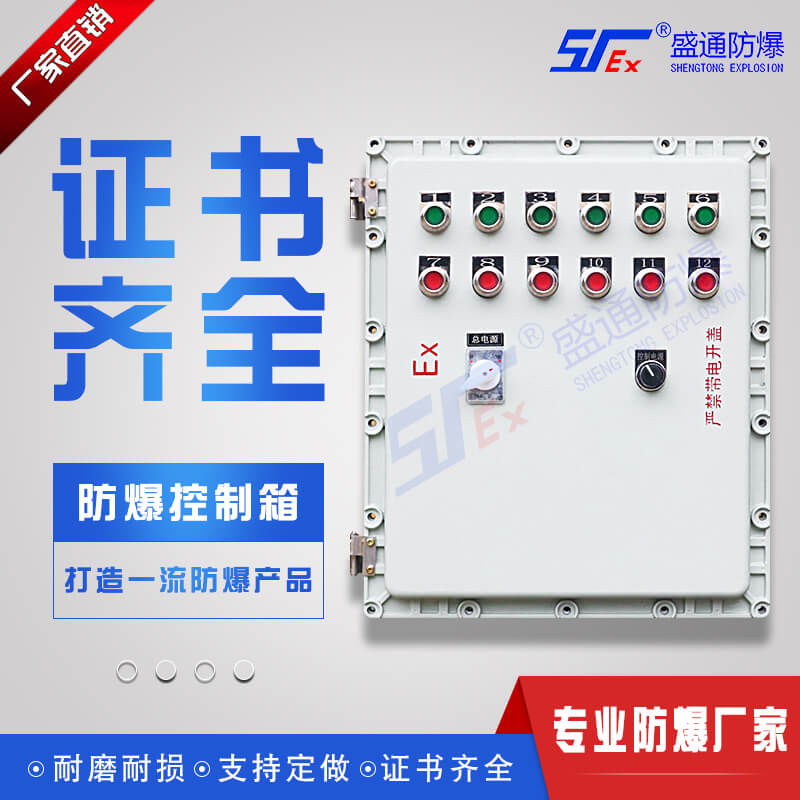

如何设计隔爆型控制箱
作者:管理员  发布时间:2019/9/16 15:42:11  点击率:95863

应用于煤矿井下的隔爆型控制箱,所在工作环境存在大量可燃介质,能够引起爆炸的原因很多,但是主要的还是电气设备在运行过程中产生的火花与温度。设备内部发生爆炸时,当爆炸混合气体的火焰经过外壳隔爆结合面的时候,隔爆结合面间隙破坏了可燃性混合物燃烧和爆炸的火焰反应带,防止这些火花和温度引起周围可燃性介质爆炸。

所以隔爆型控制箱的隔爆外壳要能够承受内部混合爆炸气体被引爆所产生的爆炸压力,又能防止内部爆炸火焰和高温气体通过隔爆间隙点燃外壳周围的爆炸性气体混合物。其主要功能就是将爆炸隔绝在设备内部。隔爆型控制箱
隔爆型控制箱箱体设计主要根据隔爆原理,设计合理的隔爆面参数和箱体结构使设计的隔爆型控制箱体满足隔爆要求。在控制箱的设计中,关键是壳体的强度设计以及隔爆面的结构设计。隔爆结合面的宽度不能低于规定值,不能小于操纵杆和轴的直径,但是不必要大于25mm。隔爆型控制箱的外壳必须采用钢板或铸钢制成,其他零部件或装配后外力冲击不到的及容积大于2000立方厘米的箱体外壳,可用牌号不低于HT250的灰铸铁制成。然考虑到箱体的安全性能,建议非铸造壳体采用Q345钢板作为壳体材料,既保证了良好的强度又有较好的焊接性能。
电缆的引入装置,无论是哪种方式连接的引入装置都不应有尖锐棱角,以免损伤电缆,设计电缆引入装置的时候应采取防止电缆受拉或扭转时损坏接线端子,其结构和固定不应损坏电气设备的防爆特性。
