一.用途与适用范围
BDKN系列防爆调温电热油汀主要适用于1区或2区危险场所,IIA、 IIB类T1~T4组爆炸性气体或蒸气环境,在交流50Hz、额定电压至220V的电路中,作为生产场所取暖之用。
二.正常工作条件
1.安装地点的海拔低于2000m;
2.安装地点的温度为+40摄氏度时,空气相对湿度在50%左右;在较低的温度下允许有较高的相对湿度:
3.在无显著摇动和冲击、振动的地方;
4.在II类含有爆炸性气体环境场所:
5.在无破坏金属和绝缘的腐蚀性气体或蒸气的地方;
6.在无滴水及其它液体侵入的地方;
7.污染等级为3级
8.安装类别: II类。
防爆电加热油汀主要技术参数:
型号 |
额定功率(kw) |
散热片规格(片) |
L(mm) |
适用面积 |
额定电压 |
BDKN-1.5KW/7 |
1.5 |
7 |
340 |
12-15 |
220 |
BDKN-2KW/9 |
2 |
9 |
580 |
12-15 |
|
BDKN-2.5KW/11 |
2.5 |
11 |
680 |
18-20 |
|
BDKN-3KW/13 |
3 |
13 |
580 |
20-25 |

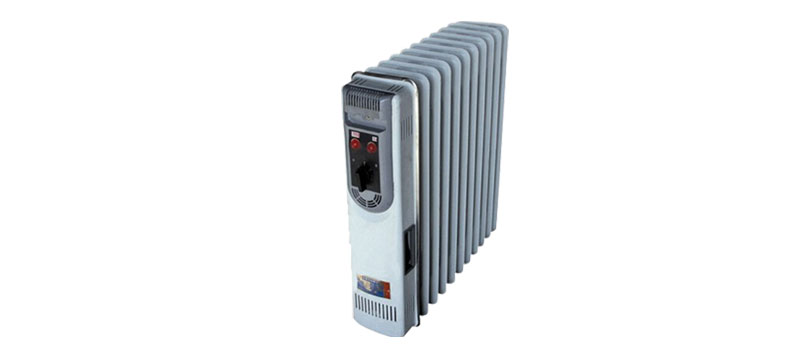

四.结构概述
1.油汀采用精湛工艺制作,具有款式新颖、造型美观、发热均匀、安全可靠等优点,防爆场所理想的取暖设备:
2.油汀选用导热油,导热效果好,且不容易损耗;发热面积大,散热均匀;设有两档加热功率,供客户选择;
3.油汀设有自动温控器,可调节并保持室内温度,配合热保护器具有双重保险;使用安全可靠,且无氧耗。
五、安装方法
1.拆箱取出调温电热油汀,检查零部件是否齐全,并用吸湿纸轻擦油汀的壳体,检查是否有漏油想象
2.将油汀低朝上放在地板上,如果出现油液的流动声响属于正常现象:
3.旋上滚轮上的螺母,然后将滚轮撞到脚轮板上,用旋下的螺母固定,并插入到首末敢热片的凹槽中:
4.旋上抱攀上的蝶形螺母,然后将抱攀穿过油汀片的四情,插进脚轮板的两孔中,用蝶形螺母拧紧:
5.安装好滚轮后,必须将防爆电热油汀放回正常位置(滚轮接触地面),待油液流动响声结束后,方可接通电源进行工作。”
六.使用方法
1.先将温控旋钮调到规定位置,然后选择加热开关,有二档选择使油汀工作,此时电源指示灯亮;
2.当室内温度达到你感觉合适时,可将温控旋钮往低位调节,直到指示灯灭,油汀停止工作,此时旋钮所指位置是您需室内温度的控制点,温控器将自动控制并保持这个室内温度。
七、注意事项
1. 使用前,请先确认所用电源电压与本机铭牌是否相符合;必须使用带有可靠接地措施的三芯电源插座,且插座、线路容量在10A或以上;
2.使用时,电热油汀禁止安防在固定电源插座下面;
3.调温电热油汀必须垂直放置,并使之平稳,应离墙、家具或窗50cm以上,周围不可放置易燃、易爆物品,且调温油汀严禁覆盖;
4.调温电加热油汀通电后,切勿触摸;尤其是老人和小孩需特别注意;
5.因为加热器的覆盖或不正确的旋转会引起火灾,故不得利用带有可自动接通电源的程序器、定时器或其他装置,来使用本加热器: ;
6.接通电源时,油汀有时会发出轻微的响声,属于正常现象;
7.调温电热油丁不得在浴缸、喷头或游泳池的四周使用;
8.清洁保养或移动时,应先确认电源插头已拔离电源插座;
9.房间无人或不使用时,请将电源插头拔离电源插座;
10.调温电热油汀通电工作后,禁止将电源线搭在油汀上以免烫坏电源线而发生危险;
11.调温电热油汀通电工作出现异常时,请立即关机送维修部维修,不得自行拆修;
12.如果电源软线损坏,必须用专用软线或从其制造厂或维修部买到专用组件来更换;
13.本加热器要充灌定量的特殊油类。如果在修理时需要打开盛油容器,则该项工作仅能由制造厂来完成,如果出现泄漏,应与制造厂的售后服务代理接洽;
14.当废弃器具时,要符合油类排放的有关规定;
八、清洁保养
1.清洁前将电源插头拔离电源插座,并使油汀充分冷却;
2.可用洁布清洁油汀外部,确保油汀不进水,可用带 小毛刷的吸尘器清洁散热孔;( 在油汀面罩的顶部或顶部)
