BJX接线箱说明书
作者:管理员  发布时间:2018/9/3 10:43:21  点击率:127111

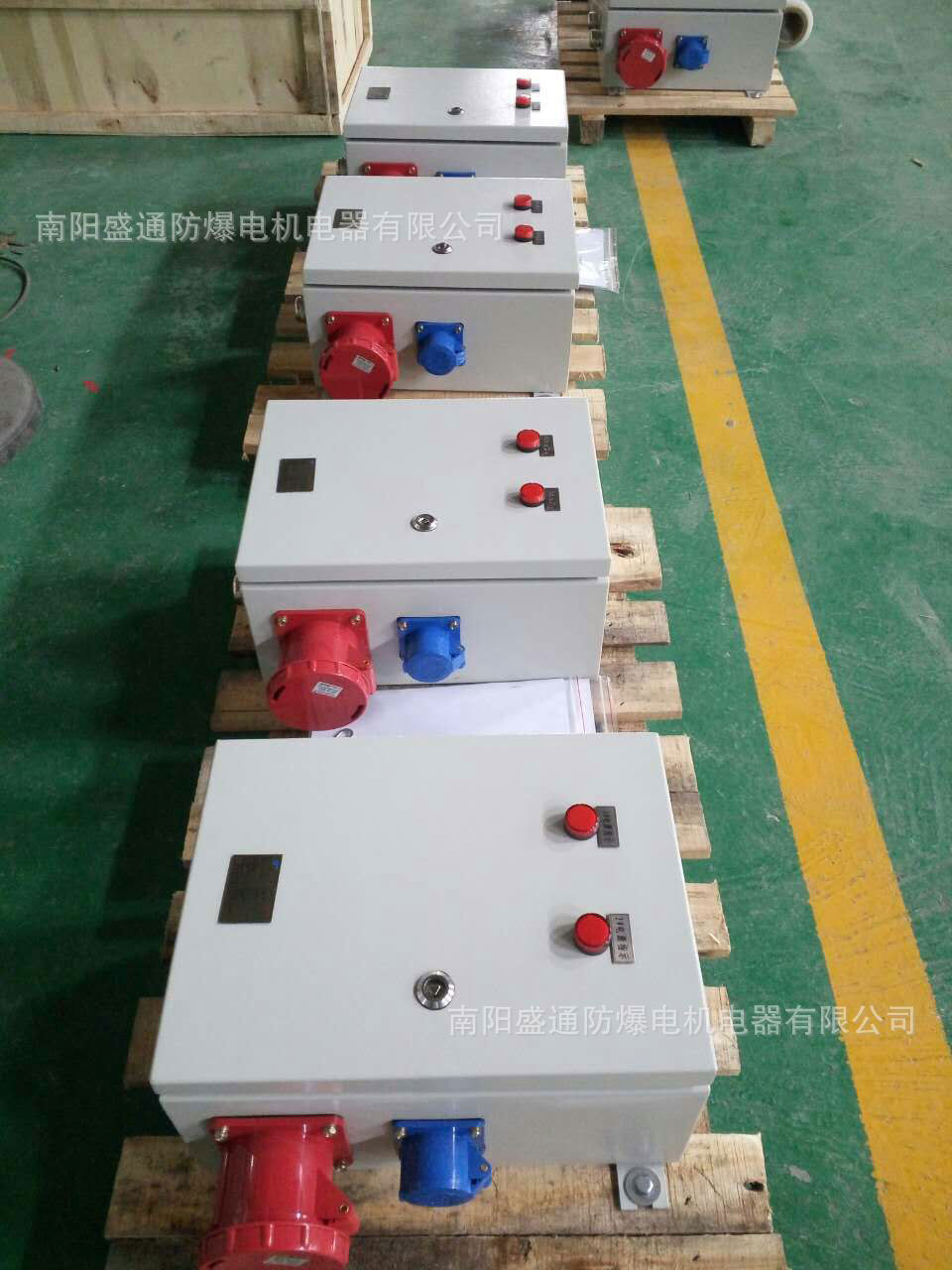

防爆接线箱

Ex防爆接线箱

概述

防爆接线箱(以下简称接线箱)严格按照GB3836.1-2010《爆炸性环境  第1部分: 设备通用要求》、GB3836.2-2010《爆炸性环境  第2部分: 隔爆型外壳“d”保护的设备》、GB12476.1-2013《可燃性粉尘环境用电气设备 第1部分:通用要求》、GB12476.1-2013《可燃性粉尘环境用电气设备 第5部分:外壳保护型“tD” 》的规定设计制造,由国家质量监督检验部门检验合格,并取得了“防爆合格证”。


要求

2.1  工作环境条件

-- 环境温度:-20℃~40℃;

-- 大气压力:80kpa~110kpa;

-- 周围空气月平均相对湿度不大于95%(25℃);

-- 存在IIA~IIB级,T1~T6组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所,以及出现或可能出现爆炸气体混合物的1区、2区环境

-- 与垂直面的安装倾斜度不大于5°

-- 无明显破坏绝缘的气体或蒸汽的环境中;

-- 污染等级:3级;

-- 安装类别:II,III。

2.2 贮运环境条件

-- 高温:+40℃;

-- 低温:-25℃;

-- 平均相对湿度:95%+25℃)。

2.3 技术规范

-- 额定工作电压:220VAC;

-- 电源频率:50Hz;

-- 额定工作电流: 10A;

3.2  结构特点

3.2.1 壳体采用Q235焊接型(不锈钢/铸铝合金),表面进行喷涂,美观大方。

3.2.2 本系列产品为隔爆型结构,

3.2.3 通过内置接线端子实现电缆转接。

3. 2. 4钢管或电缆布线。


、防爆要求(技术特性)说明

3. 1 进行结构设计时充分考虑了各种特殊情况,当设备内部产生火花时不至引起设备外部充满爆炸性混合物环境的爆炸,并且从保证外壳强度、隔爆面的尺寸、限制外壳表面温度来确保设备的防爆性能。

3. 2 隔爆外壳在完成精加工后,进行水压试验,试验压力为1.5MPa,历时不低于15s,试验结果以不滴水或无变形为合格。

3. 3 接线箱正常运行时,其外壳表面温度低于85℃。

3. 4 接线箱应设置内、外接地连接件,并有接地标志。

3. 5 为确保隔爆外壳的隔爆型能,连接用的紧固螺栓须装有弹性垫圈,以防自行松脱。

3. 6 接线箱的隔爆腔体内表面涂C32-39耐弧漆,产品装配时隔爆面涂204-1防锈油。

安全须知

接线箱装配、安装、运行及使用、维护、大修和修理工作必须由专业人员进行。

4.1 装配

产品装配应完全按照产品作业指导书或产品图样进行。

4.2 安装

4. 2. 1接线箱在安装前,应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符,并检查元件是否损坏、各部件是否完好、正常。

4. 2. 2安装时先将进线电缆通过引入装置接到接线腔的接线端子上,并压紧密封圈,使电缆密封好,接好接地线,紧固好螺钉。

4. 3 投入运行及使用

4. 3. 1上述各项检查无误后,即可通电运行。

4. 3. 2使用过程中,严禁带电开盖。

4. 4 保养维护与维修

4. 4. 1接线箱不得随意拆卸,维护时须断开前级电源后才可开盖检修;

4. 4. 2用户不得随意更改接线箱的电路结构及元件参数,以免影响接线箱的防爆性能;

4. 4. 3在维修过程中不得损坏密封件,合好盖子,紧固后方可开盖;

4. 4. 4接线箱应定期检查,发现零件损坏应及时更换;

4. 4. 5接线箱的外壳等重要配件,应从接线箱的生产厂家购买,严禁代用,以确保仪器的防爆性能。
